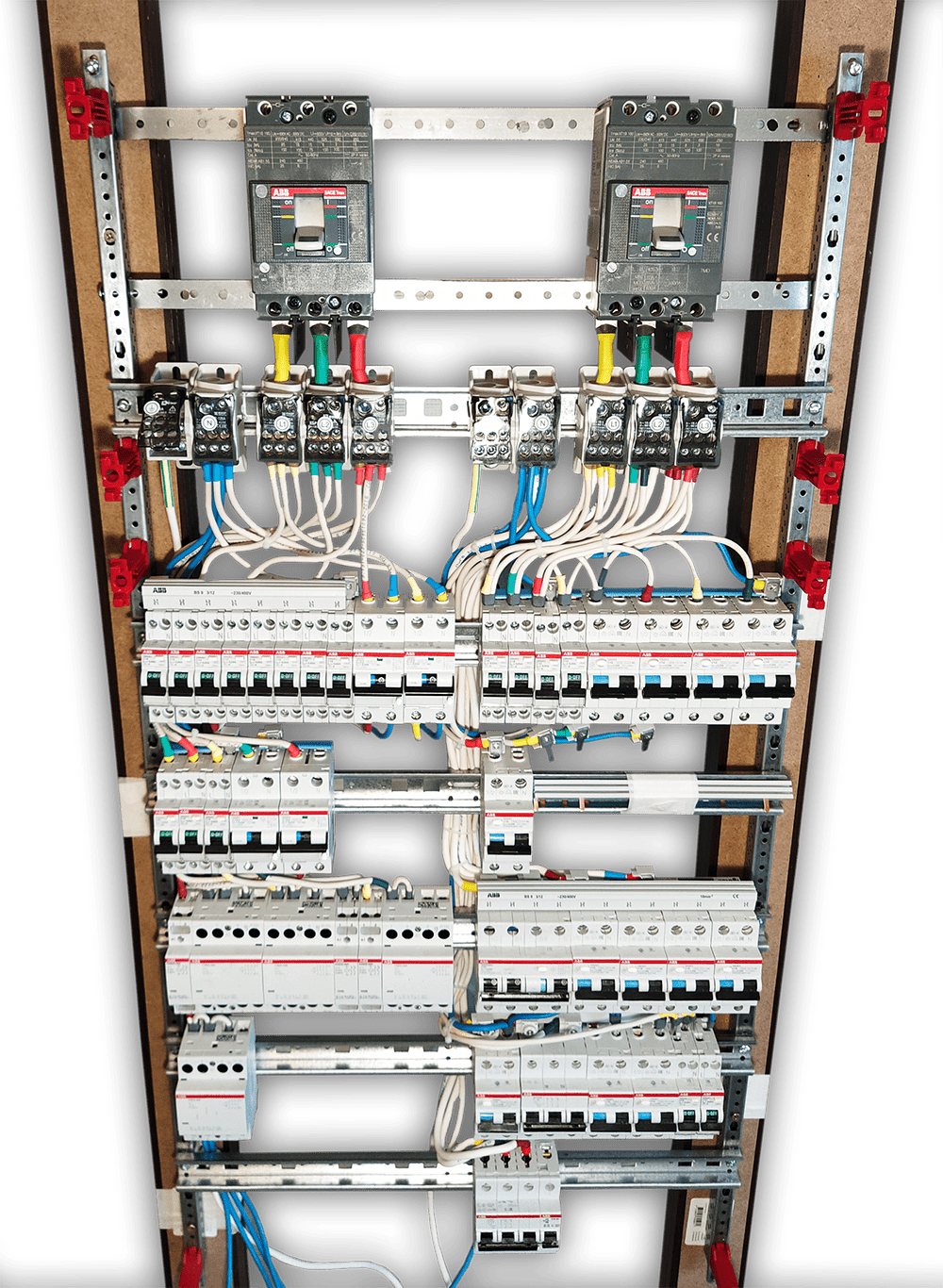

Сборка электрощита

Проектирование, сборка и поставка электрощитового оборудования любой сложности

по типовым и индивидуальным проектам под ключ от 2-х дней, с гарантией 2 года и доставкой по России

Компания «Электросервис» занимается проектированием, сборкой и поставкой электрощитового оборудования. Сборка щитка состоит из нескольких этапов, от составления проекта и до его реализации. На каждом из них есть свои нюансы и требования. Мы можем собрать и спроектировать электрощиток для любого объекта и назначения: жилой дом, производственный цех, квартиры (новостройка или вторичное жильё), по дизайн проекту или бюджетный вариант, с высокой степенью энергозащиты, по заранее рассчитанным параметрам. Соберём все необходимые данные, подготовим оптимальное решение, соответствующее всем нормам и правилам. После завершения работ останется только подключить питающий и отходящий провода.

Отправляем по всей России транспортными компаниями.

Подготовка и расчеты

В процессе проектирования требуется определить потребление мощности. Это может быть различная техника или системы отопления.

При подготовке к сборке щитка нужно учесть показатели мощностей каждого потребителя (приводятся в технической документации). Учесть техническое задания и пожелания. Исходя из результатов расчета выбираются компоненты системы: кабели, токоведущие магистрали, коммутаторы, автоматические выключатели, УЗО и др.

Далее можно приступать к составлению схемы электрощита. Это наглядная визуализация системы. Имея схему, проще работать и ничего не упустить из виду – она облегчает сборку, последующий ремонт и модернизацию щитка, а также последующую эксплуатацию. На графическом плане можно выделить группы оборудования и потребителей, обозначить очередность подключения элементов.

Выбор электрощитка

Требуется расчет: нужно выбрать подходящее оборудование и место для установки, а также определить подходящий щит. Важно быть внимательным, так как ошибки напрямую скажутся на конечном результате.

По заранее подготовленной схеме можно определить необходимые компоненты и их характеристики. Большинство щитков в квартирах и промышленных зданиях состоят из базовых элементов:

  • Вводной рубильник – подает питание и позволяет оперативно его отключить;
  • Счетчик – замеряет расходуемую энергию;
  • Реле напряжения – предотвращает перегорание от перепадов напряжения;
  • Измерительное оборудование – устанавливается, если нужно контролировать напряжение и силу тока;
  • Автоматические выключатели – защищают систему от перегруза и замыканий;
  • УЗО и дифференциальные автоматы – предотвращают от удара током (рекомендуется монтировать на каждую отдельную линию).

В процессе понадобятся шины, кабели, гребенки и прочие расходные материалы. После выбора компонентов и определения их размеров можно приступать к монтажу. Габариты элементов соответствуют числу модулей, где один модуль – 17,5 мм. Внутри щитка лучше оставить место с запасом на случай ремонта или дальнейшего усовершенствования системы.

Для сборки электрощита предусматривается отдельная ниша или помещение. Щиты существуют навесные, напольные, встраиваемые. Важно, чтобы доступ к щиту был постоянно открыт, оборудование не может находиться в шкафу или внутри полки. Также рядом с электроразводкой не должно быть газовых приборов, нагревательных элементов или других огнеопасных источников. Щит должен быть расположен на высоте 1,8м от чистого пола. От двери должно отделять не менее 15 см.

Сборочные работы

Обычно в щите есть направляющие – на них устанавливаются DIN-рейки для монтажа оборудования. Для удобства щит предварительно собирается на горизонтальной поверхности.

Порядок сборки электрощит:

  1. Монтаж и фиксация элементов на DIN-рейке по заранее нарисованной схеме.
  2. Монтаж нулевой и заземляющей шины;
  3. Подсоединение модулей к вводному рубильнику с использованием гребенки;
  4. Монтаж щита на специально подготовленное место. На стену, в стену, на пол.
  5. Подсоединение отходящих и питающих кабелей и проводов.
  6. Проверка правильности фиксации соединений согласно технической документации устанавливаемого оборудования. При помощи динамометрического инструмента.
  7. Проверка напряжения на компонентах (используется мультиметр).

Установка щита может производится как до завершения всех черновых ремонтных отделочных работ, так и после. Как правило во время черновых работ для последующей проверки. Перед началом эксплуатации системы нужно проверить, чтобы все части электросистемы были собраны и подключены (светильники, розетки и др.).

Правильно спроектированный и собранный электрощит обеспечит стабильную работу всей сети. Он защитит потребителей электроэнергии и людей от аварий, ударов током и возгораний. К процессу нужно подходить с осторожностью, а лучше – обратиться к профессионалам.

Вводно-распределительное устройство ВРУ

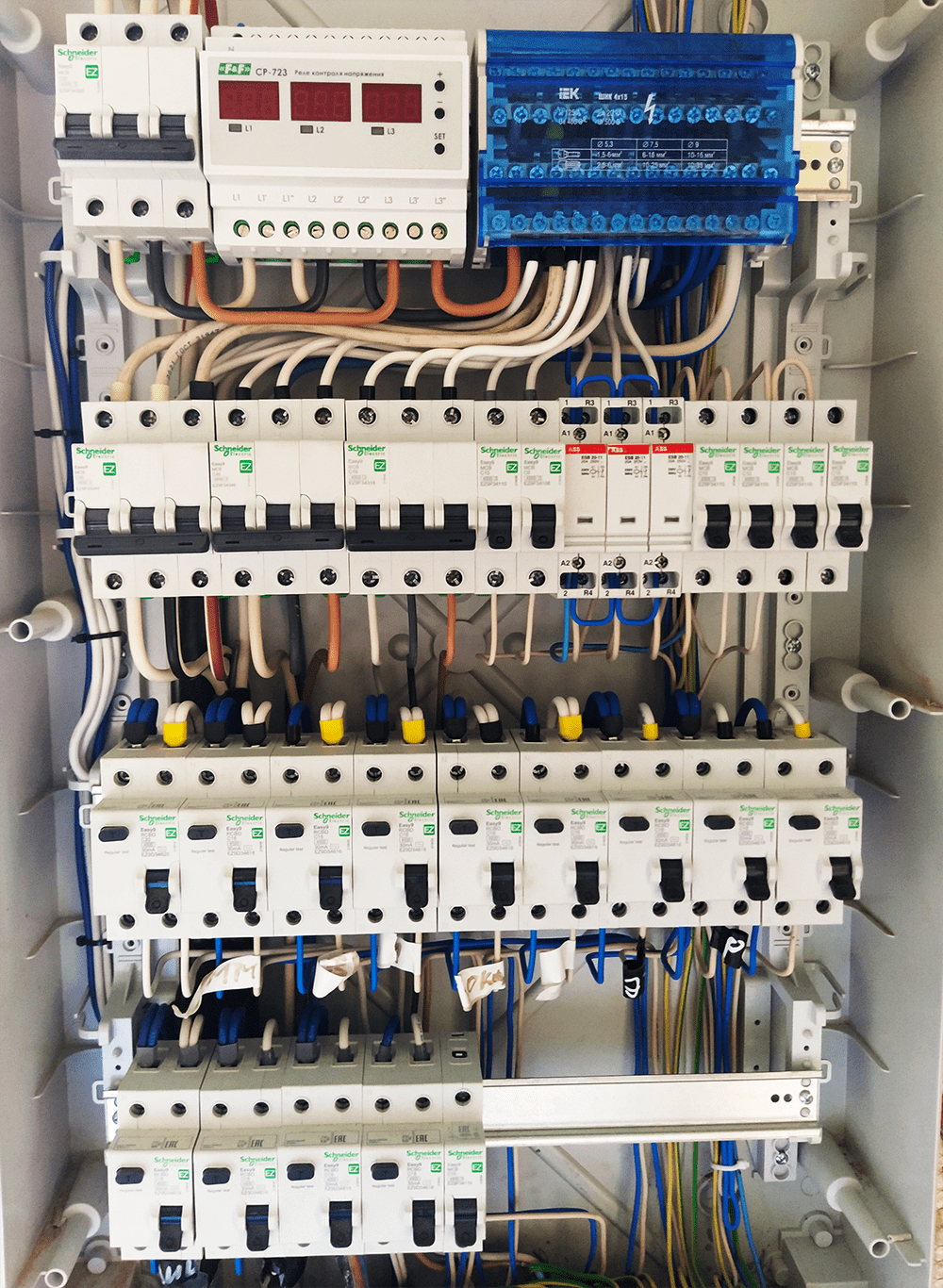

Квартирные электрощиты

Распределительные щиты РП

Щиты учёта ЩУ
Щит управления и автоматизации ЩУ/ЩА
Шкафы автоматического включения резерва АВР и прочие распределительные щиты
Проработка проекта квалифицированными сотрудниками под ваш бюджет без потери качества и срыва сроков
Предложим лучшие условия на рынке с индивидуальным подходом
Гарантируем соблюдение требования ГОСТ, ЭЭУ, ПУЭ, ПТБ и СНиП - полное отсутствие проблем с технадзором.

Проектируем и самостоятельно производим

все типы электрощитового оборудования любой сложности

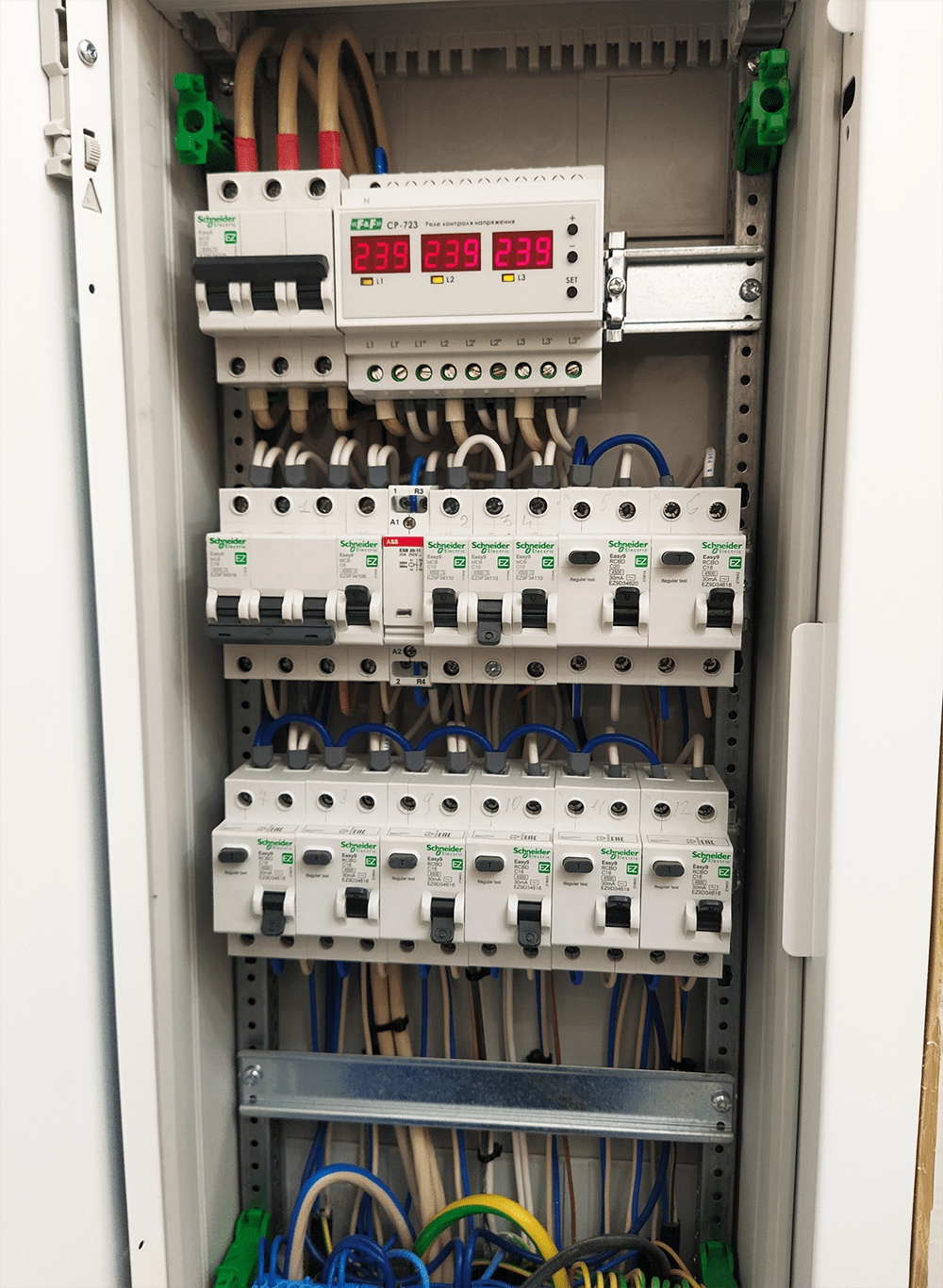

Вводно-распределительное устройство ВРУ

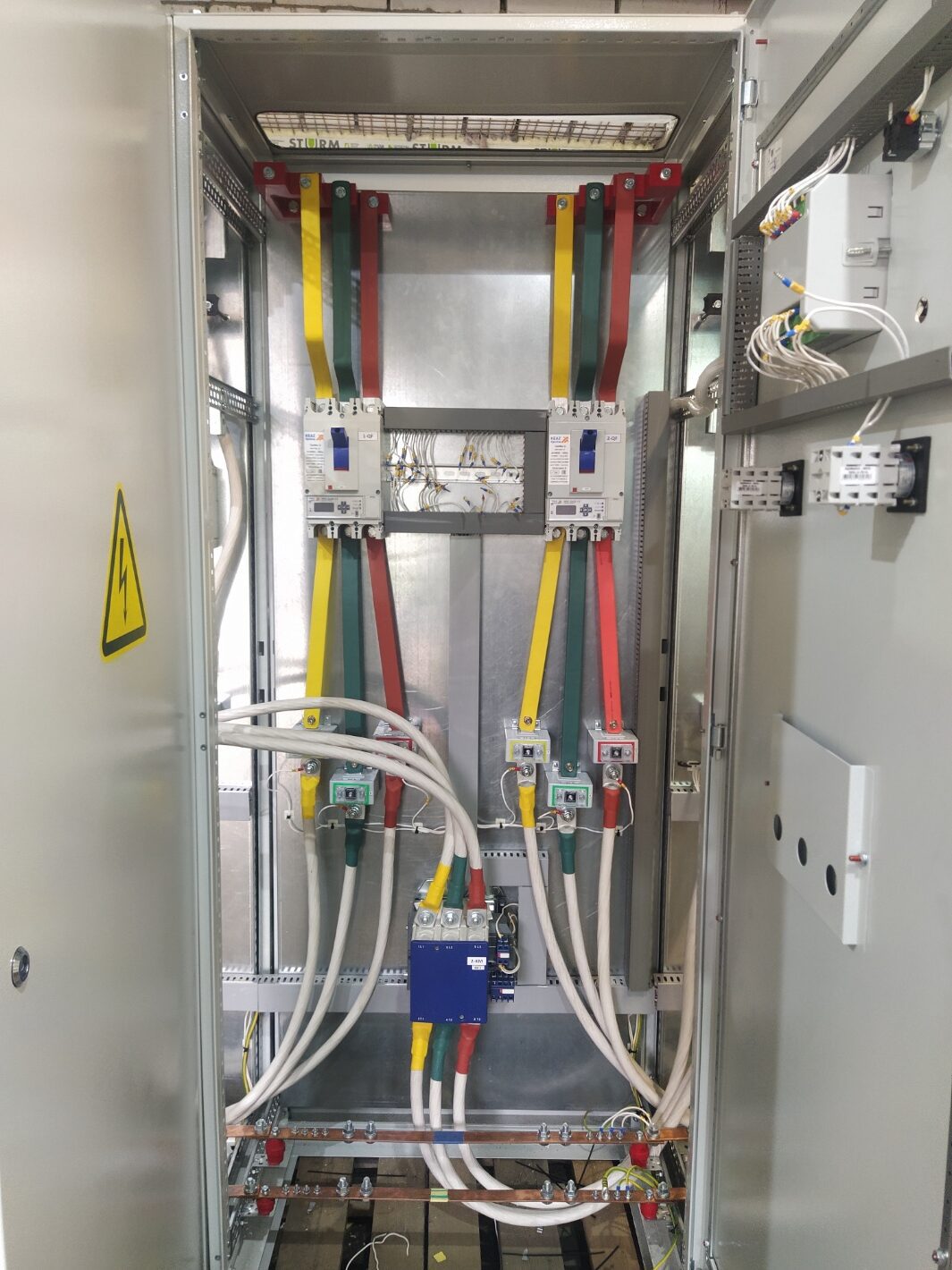

Шкаф автоматического включения резерва АВР

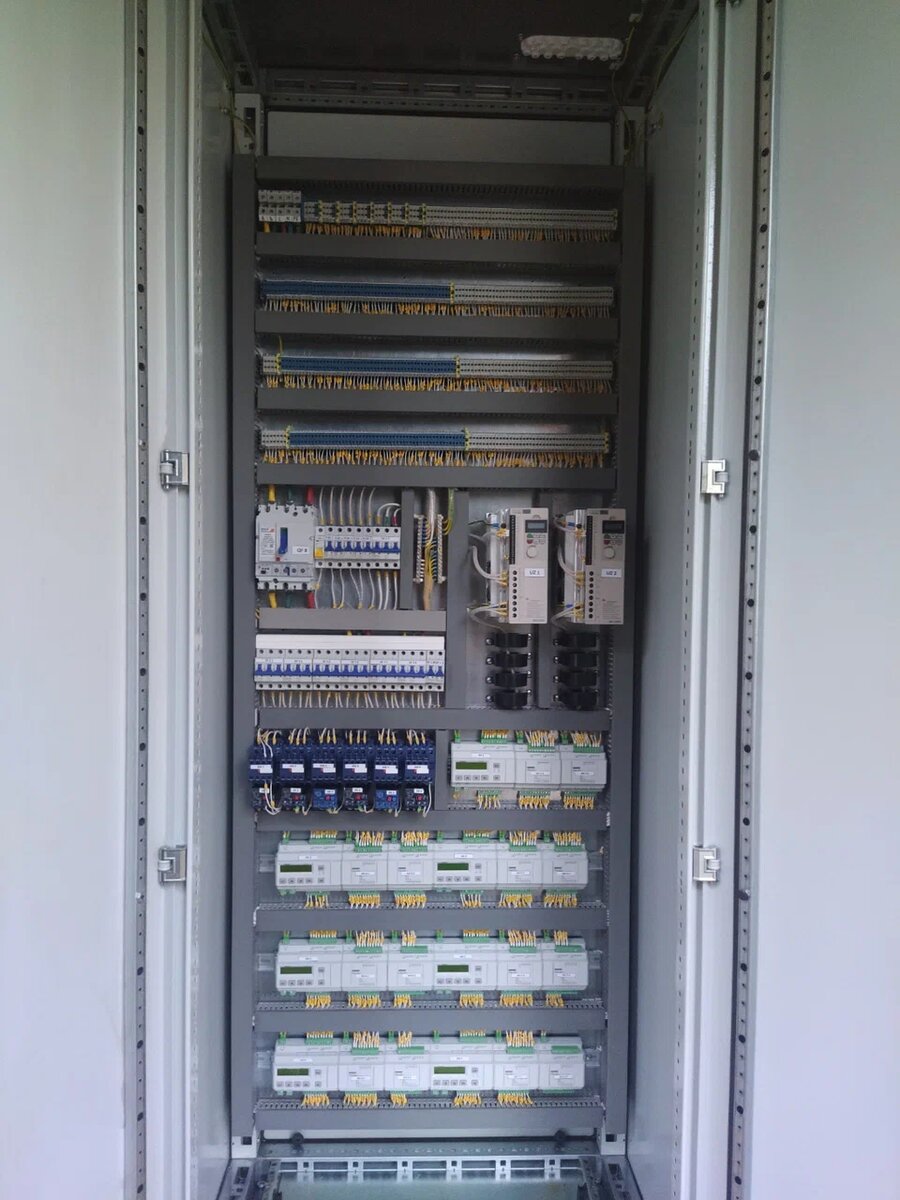

Щит управления и автоматизации ЩУ/ЩА
Главный распределительный щит ГРЩ

Как мы работаем?

6 простых шагов от вашей заявки до выполнения монтажных работ

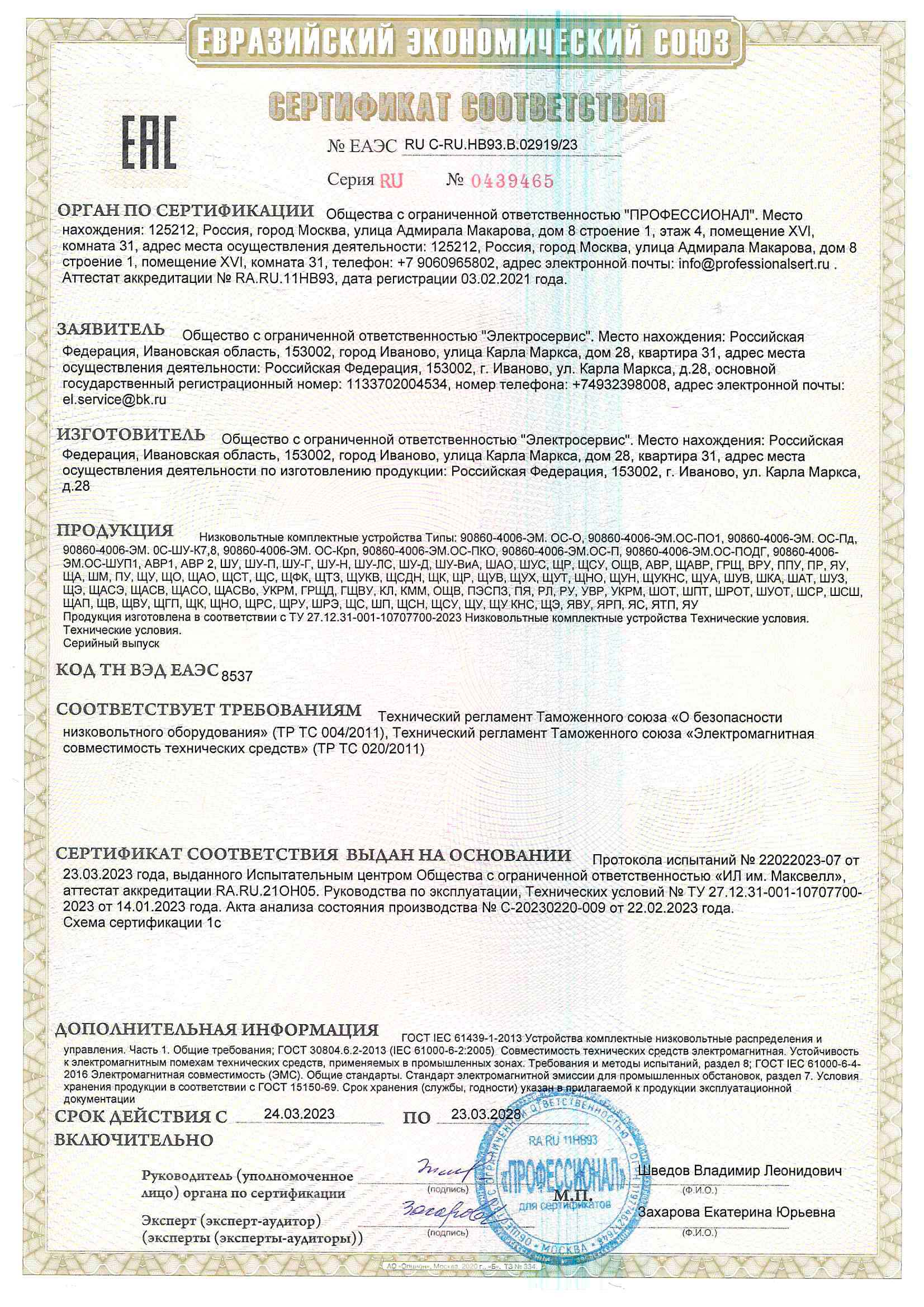

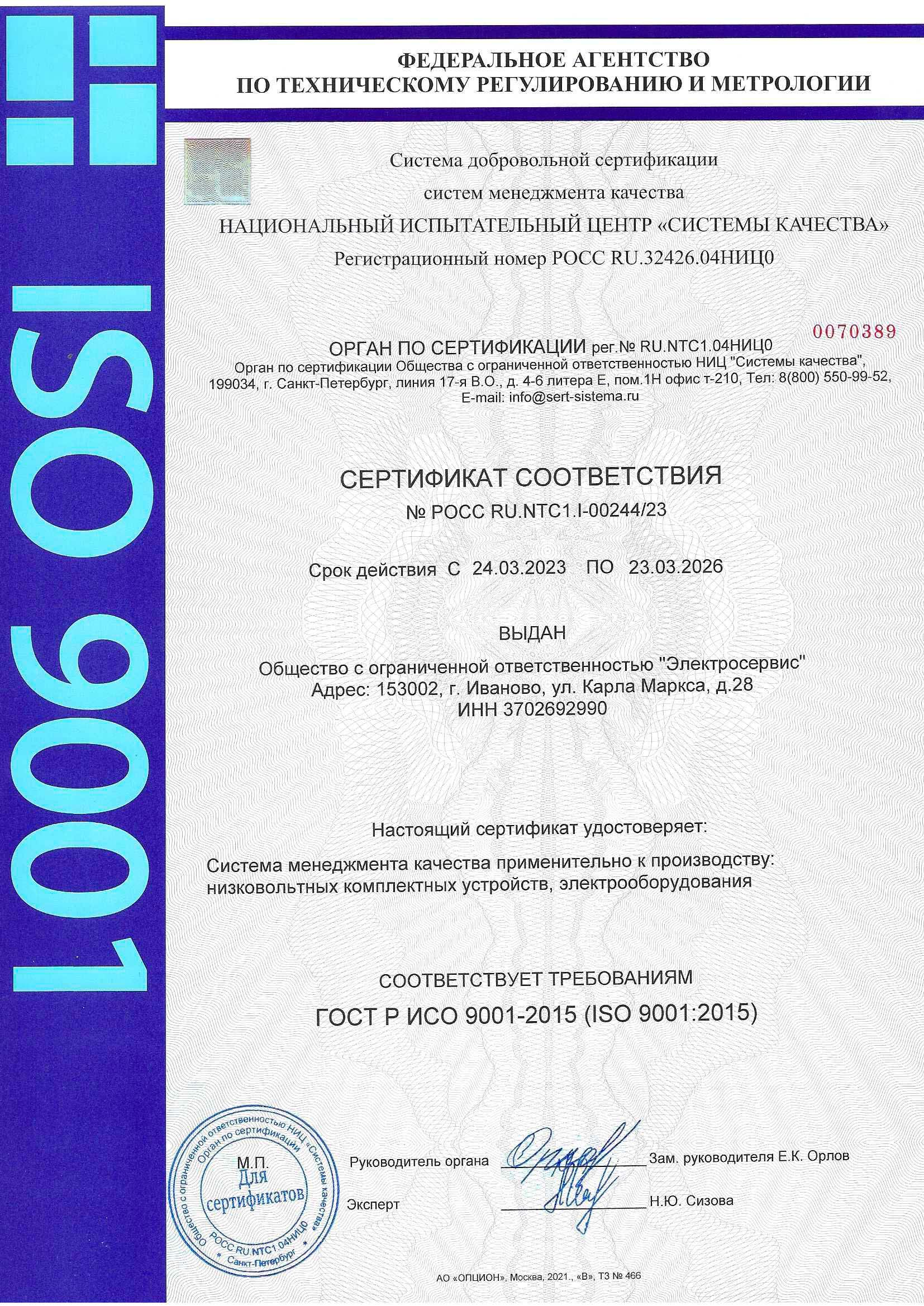

Наши сертификаты
